アナログカメラで使用されていた同軸ケーブルを使用して、ワンケーブル（電源重畳）方式で接続させるHD-AHDシステムです。 規格を理解しないまま製造したHD-SDIカメラの接続不具合や互換不具合など、同軸ケーブルでのHD化にお困りの方は是非こちらをご検討ください。
● ワンケーブルAHDカメラ
● ワンケーブルAHDカメラ
 CJ-FH10DN |
 DJ-FH10IR |
 VJ-FH10IR | |
|---|---|---|---|
| 撮像素子 | 1/2.9" CMOS | 1/2.9" CMOS | 1/3" CMOS |
| 解像度 | 1920 (H) x 1080(V) | 1920 (H) x 1080(V) | 1920 (H) x 1080(V) |
| レンズ | CSマウント | f=3.0～10mm @ F1.3 H:108.9°～32.4° V:56.6°～18.2° |
f=3.3～10mm @ F1.3 H:84°～45° V:35°～20° |
| 最低被写体照度 | Color: 0.3lux |
Color: 0.8 lux IR: 0lux |
Color: 0.8 lux IR: 0lux |
| DNR | NTSCモード：2DN AHD モード：3DNR |
NTSCモード：2DNR AHD モード：3DNR |
NTSCモード：2DNR AHD モード：3DNR |
| WDR | D-WDR | D-WDR | D-WDR |
| 電源 | DC 12V 1.8W | DC 12V 1.8W/3.4W(LED ON) | DC 12V 1.8W/3.4W(LED ON) |
| 外形寸法 | W70 x H65 x D140 (mm) | Ø143 x H 107H (mm) | Ø143 x H 107H (mm) |
| 使用温度 | -10°C ~ 50°C, 80% 非結露 | -10°C ~ 50°C, 80% 非結露 | -10°C ~ 50°C, 80% 非結露 |
| カタログ |
 BB-FH10IR |
 BJ-FH10IR |
||
|---|---|---|---|
| 撮像素子 | 1/2.9" CMOS | 1/2.9" CMOS | |
| 解像度 | 1920 (H) x 1080(V) | 1920 (H) x 1080(V) | |
| レンズマウント | f=2.8～12mm @ F1.4 H:105°～33° V:59°～18° |
f=3.3～10mm @ F1.3 H:84°～45° V:35°～20° |
|
| 最低被写体照度 | Color: 0.4 lux IR: 0 lux |
Color: 0.8 lux IR: 0 lux |
|
| DNR | NTSCモード：2DNR AHD モード：3DNR |
NTSCモード：2DNR AHD モード：3DNR |
|
| WDR | D-WDR | D-WDR | |
| 電源 | DC 12V 1.9W/3.8W(LED ON) | DC 12V 1.8W/3.4W(LED ON) | |
| 外形寸法 | Ø67 x H 240H (mm) |
W95 x H90 x D160 (mm) | |
| 使用温度 | -10°C ~ 50°C, 80% 非結露 |
-10°C ~ 50°C, 100% 非水没 | |
| カタログ |
● ワンケーブル電源ユニット
 PB-104E |
PB-109E |
||
|---|---|---|---|
| カメラ入力 | 4ch | 9ch | |
| 映像出力 | 4ch | 9ch | |
| ケーブル補償 | 4極 DIP SW |
9極 DIP SW | |
| 電源 | AC 100V 最大30W | AC 100V 最大60W | |
| 外形寸法 | W210 x H44.2 x D282.8 (mm) |
W210 x H44.2 x D282.8 (mm) | |
| 使用温度 | -5 ～ 45 ℃ 80％RH |
-5 ～ 45 ℃ 80％RH | |
| カタログ |
● DC12V ロープライスAHDカメラ（ワンケーブル仕様ではありません）
 CR-NB12T |
 DF-NB12WC2812T |
DF-NA12WC280T | |
|---|---|---|---|
| 撮像素子 | 1/2.9" CMOS | 1/2.9" CMOS | 1/2.7" CMOS |
| 解像度 | 1985(H) x 1105(V) | 1985(H) x 1105(V) | 1928(H) x 1088(V) |
| レンズ | CSマウント | f=2.8～12mm @ F1.4 H:88°～32° V:46.5°～18° |
f=2.8mm @ F1.4 H:114° V:66° |
| 最低被写体照度 | Color: 0.5 lux Black & White: 0.4lux |
Color: 0.6 lux Black & White: 0.4 lux |
Color: 0.5 lux Black & White: 0.1 lux |
| DNR | NTSCモード：2DNR AHD･TVI･CVI モード：3DNR |
NTSCモード：2DNR AHD･TVI･CVI モード：3DNR |
NTSCモード：2DNR AHD･TVI･CVI モード：3DNR |
| WDR | D-WDR | D-WDR | D-WDR |
| 電源 | DC 12V 1.2W | DC 12V 1.2W | DC 12V 1.2W |
| 外形寸法 | W66 x H57 x D121 (mm) | Ø100 x H 80H (mm) | Ø100 x H 80H (mm) |
| 使用温度 | -10°C ~ 50°C, 80% 非結露 | -10°C ~ 50°C, 80% 非結露 | -10°C ~ 50°C, 80% 非結露 |
| カタログ |

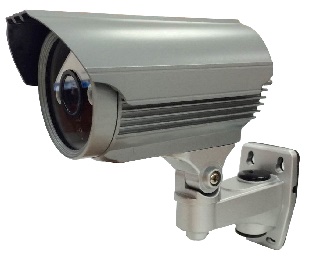

 BR-NB12F280T |
|||
|---|---|---|---|
| 撮像素子 | 1/2.9" CMOS | ||
| 解像度 | 1985(H) x 1105(V) | ||
| レンズマウント | f=2.8mm @ F1.4 H:TBA° V:TBA° |
||
| 最低被写体照度 | Color: TBA lux Black & White:TBA lux |
||
| DNR | NTSCモード：2DNR AHD･TVI･CVI モード：3DNR |
||
| WDR | D-WDR | ||
| 電源 | DC 12V TBA W/ TBA W(LED ON) | ||
| 外形寸法 | W200 x H190 x D102(mm) |
||
| 使用温度 | -10°C ~ 50°C, 80% 非結露 |
||
| カタログ |

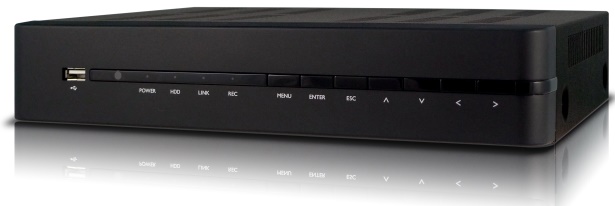

● HD-AHD DVR
 JV-455-AHJ2 |
JV-855-AHJ3 |
JV-1655-AHJ4 | |
|---|---|---|---|
| 映像入力 | 4ch | 8ch | 16ch |
| 音声入力 | 4ch | 8ch | 16ch |
| HDD/スロット | 2TB/1スロット |
3TB/1スロット | 4TB/1スロット |
| eSATA | × | × | × |
| 映像出力 | D-Sub15Pin HDMI BNC |
D-Sub15Pin HDMI BNC |
D-Sub15Pin HDMI BNC |
| 音声出力 | 2 line-out | 2 line-out | 2 line-out |
| アラーム | 4 input | 4 input | 4 input |
| リレー出力 | 1(NO/NC) |
1(NO/NC) | 1(NO/NC) |
| 電源 | DC12V / 24W | DC12V / 24W | DC12V / 24W |
| 外形寸法 | W280 x H51 x D203 mm |
W280 x H51 x D203 mm | W280 x H51 x D203 mm |
| 使用温度 | 5°C to 40°C 80% RH |
5°C to 40°C 80% RH | 5°C to 40°C 80% RH |
| カタログ |

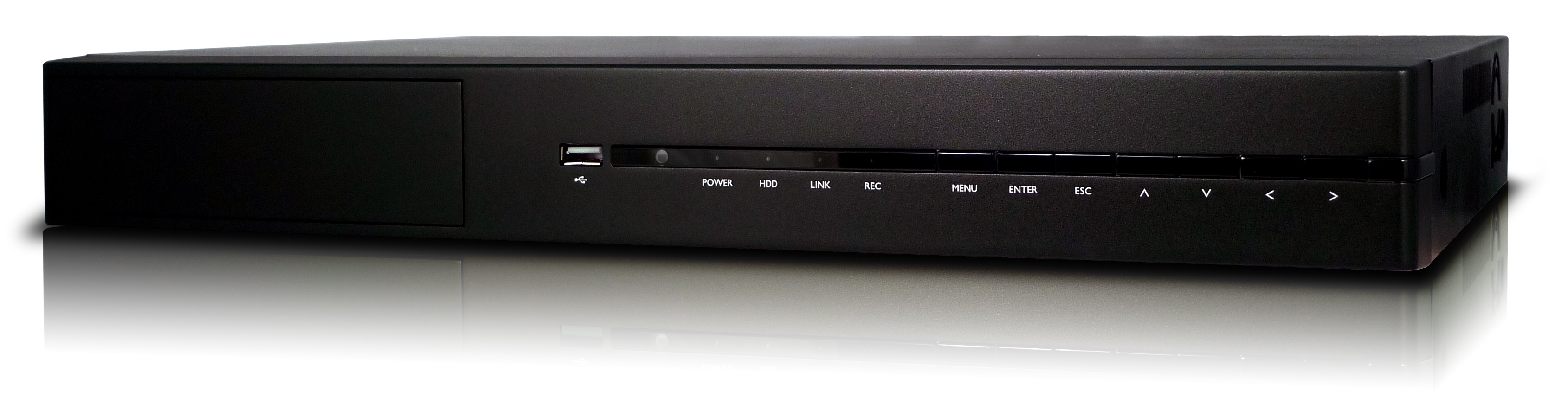

 JV-1656-AHN9 |
|||
|---|---|---|---|
| 映像入力 | 16ch | ||
| 音声入力 | 16ch | ||
| HDD/スロット | 9TB/3スロット |
||
| eSATA | ○ 1ポート | ||
| 映像出力 | D-Sub15Pin HDMI BNC |
||
| 音声出力 | 1 line-out | ||
| アラーム | 16 input | ||
| リレー出力 | 2 (NO/NC) |
||
| 電源 | DC12V / 70W | ||
| 外形寸法 | W430 x H55 x D293 mm |
||
| 使用温度 | 5°C to 40°C 80% RH |
||
| カタログ |
